Технические характеристики

Максимальная скорость вращения шпинделя

об/мин

8000

Тип конуса

-

BT40

Мощность шпинделя

кВт

3.7–5.5

Емкость магазина

шт.

12 инструментов

Тип магазина

-

Зонтичный (без руки)

Шарико-винтовая пара (диаметр/шаг)

мм

Ø25×10, Taiwan Hiwin

Прецизионные направляющие (ширина XY/Z)

мм

RG25 (X/Y), RG30 (Z), ширина 25/30

Повторяемость X/Y/Z

мм

±0.003

Точность позиционирования X/Y/Z

мм

±0.005 / 300

Точность позиционирования по осям A/C

угловых секунд

±10"

Повторяемая точность позиционирования по оси A/C

угловых секунд

4"

Расстояние от поверхности стола до конца шпинделя

мм

70 – 500

Расстояние от центра шпинделя до поверхности колонны

мм

360

Размер рабочего стола

мм

800 × 260

Т-пазы рабочего стола (количество х ширина х шаг)

мм

3 × 16 × 75

Макс. нагрузка на рабочий стол

кг

200 кг

Эффективное перемещение по оси X

мм

500

Эффективное перемещение по оси Y

мм

350

Эффективное перемещение по оси Z

мм

430

Ускоренный ход по оси X

мм/мин

20000

Ускоренный ход по оси Y

мм/мин

20000

Ускоренный ход по оси Z

мм/мин

20000

Макс. подача в режиме обработки

мм/мин

1 – 7000

Габариты без упаковки

мм

Без кожуха: 2100 × 2000 × 2500

С кожухом: 2200 × 2100 × 2500

Общий вес

кг

Без кожуха: 1800

С кожухом: 2050

Упаковка

Модификация

Фото

Габариты упаковки, мм

Вес в упаковке, кг

Станок без кожуха

2300×2200×2500

2000

Станок с кабиной

2400×2200×2500

2250

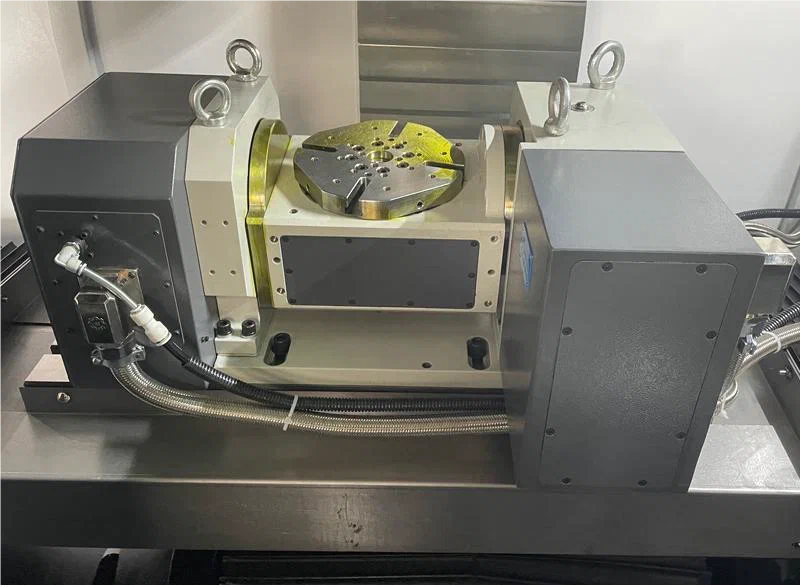

4-я поворотная ось

-

-

50

5-я поворотная ось

-

-

80
