Гравировально-фрезерный станок для обработки графита и других материалов PREMIUM 5030µ Graphite (Германия)

Гравировально-фрезерный станок для обработки графита и других материалов PREMIUM 5030µ Graphite (Германия)

Артикул: 8406

Запросить цену!

Краткие характеристики:

Рабочая область (X x Y x Z): 500 x 350 x 180 мм.Идеальный станок для фрезеровки графитовых и медных электродов.Линейные направляющие и линейные двигатели устанавливаются вне рабочей зоны. Такое расположение дополнительно защищает эти компоненты от стружки и абразивной мелкой пыли.

ОписаниеГравировально-фрезерный станок для обработки графита и других материалов PREMIUM 5030µ Graphite (Германия)

Технические характеристики-Видео-Отзывы и вопросы


PREMIUM 5030µ Graphite – это идеальный станок для фрезеровки графитовых и медных электродов. Станок разработан на безе модели PREMIUM 5030µ и перенял все ее преимущества обеспечивающие высокоскоростную фрезеровку высочайшего качества. Высокая стабильность, необходимая для качественной фрезеровки, достигается благодаря монолитному гранитному столу со стальным основанием. Гранит - это натуральный камень, который обеспечивает все характеристики, необходимые для прецизионной машины: высокое демпфирование, высокую термостойкость и высокую прочность на сжатие. Линейные направляющие и линейные двигатели устанавливаются вне рабочей зоны. Такое расположение дополнительно защищает эти компоненты от стружки и абразивной мелкой пыли. Кроме того, извлечение мелкодисперсной пыли, образующейся при обработке, происходит особенно эффективно с помощью центробежно-вихревого пылеуловителя. Еще одна изюминка станка PREMIUM 5030µ Graphite совместим со всеми популярными системами фиксации заготовки. Электродные фиксаторы и сменные системы всех известных производителей (Hirschmann, EROWA, 3R и др.) могут быть интегрированы по вашему запросу.


Модель PREMIUM 5030µ Graphite с системой аспирации ME-1500

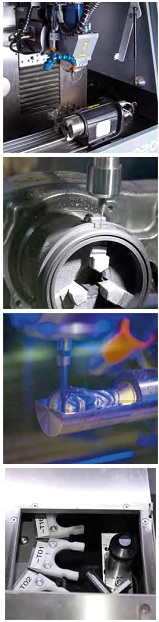

Основные свойства станка:
  • Защитное ограждение от агрессивных мелкодисперсных частиц графитовой пыли;
  • Жесткая и стабильная конструкция станка;
  • Компактность: станку не требуется много мета;
  • Высокочастотный шпиндель с частотой вращения до 40 000 об/мин;
  • Высокоточные рельсовые направляющие;
  • Линейные направляющие и линейные двигатели;
  • Концепция управления HSC с быстрой обработкой данных (до 0,1 мс);
  • Концентричность вращения до 3 мкм с использованием конуса HSK-E 25;
  • Управляющее программное обеспечение на базе Windows ®;
  • Защищенный авто-сменщик инструмента на 16 позиций;
Доступные опции:
  • Система аспирации с тонкими фильтрами для графитовой пыли (центробежно-вихревой пылеуловитель);
  • Система охлаждения инструмента (для производства медных электродов);
  • Высокоскоростные шпиндели с частотой вращения до 100’000 об./мин;
  • Поворотные устройства для 4-х или 5-ти осевой обработки;
  • Устройство измерения длины инструмента (датчик нуля по очи Z);
  • Лазер для бесконтактного контроля инструмента;
  • Ручной пульт управления;
  • Профессиональное CAD/CAM ПО;
  • Система фиксации заготовки (Zero point clamping system) является современной альтернативой обычному столу с Т-образными пазами: значительно сокращает время настройки и увеличивает производительность вашей машины.
Примеры применения:
  • Производство электродов;
  • Обработка твердых сплавов;
  • Микрообработка;
  • Обработка керамики;
  • Высокоточная мех.обработка;
  • Медицинская техника;
  • Электроника;
  • Автомобильная промышленность;
  • Производство форм/штампов/оснастки/инструмента;
  • Часовая промышленность.
Типичные обрабатываемые материалы:
  • Графит;
  • Твердые сплавы;
  • Пластики;
  • Алюминий и сплавы;
  • Медь;
  • Латунь;
  • Керамика.


Технические характеристикиГравировально-фрезерный станок для обработки графита и других материалов PREMIUM 5030µ Graphite (Германия)

Описание-Видео-Отзывы и вопросы


Наименование Параметры
Модель PREMIUM 5030µ Graphite
Габариты,мм 1560 x 1200 x 2050
Вес, кг ~1000
Рабочая область (X,Y,Z), мм 500 x 350 x 180
Макс. скорость перемещений, м/мин 20
Размер стола (ШхГ), мм 450 х 350
Макс. нагрузка на стол, кг 200
Точность повторения, мкм ±3
Точность позиционирования, мкм ±5
Разрешение, мкм 0.5
Тип двигателей Линейные
Шпиндель Высокооборотистый шпиндель: 2кВ / 40’000 об/мин (опционально 100’000 об./мин)
Система управления Heidenhain®
Панель управления Операторский терминал с дисплеем 19’’ и клавиатурой
ПО Heidenhain® / isyCAM 2.8 (optional isyCAM 3.6)
Электропитание 1 x 380В / 3 фазы / 32 A / 50 / 60 Гц (CEE коннектор 32A)
Производитель imes-icore GmbH (Германия)

ВидеоГравировально-фрезерный станок для обработки графита и других материалов PREMIUM 5030µ Graphite (Германия)

Описание-Технические характеристики-Отзывы и вопросы


Видео станка в работе



Отзывы и вопросыГравировально-фрезерный станок для обработки графита и других материалов PREMIUM 5030µ Graphite (Германия)

Описание-Технические характеристики-Видео
